热流传感器/辐射热流传感器广泛应用于地面和飞行航空试验、传热研究、可燃性试验热流标准、火灾试验、材料开发和窑炉开发等。

传感器描述

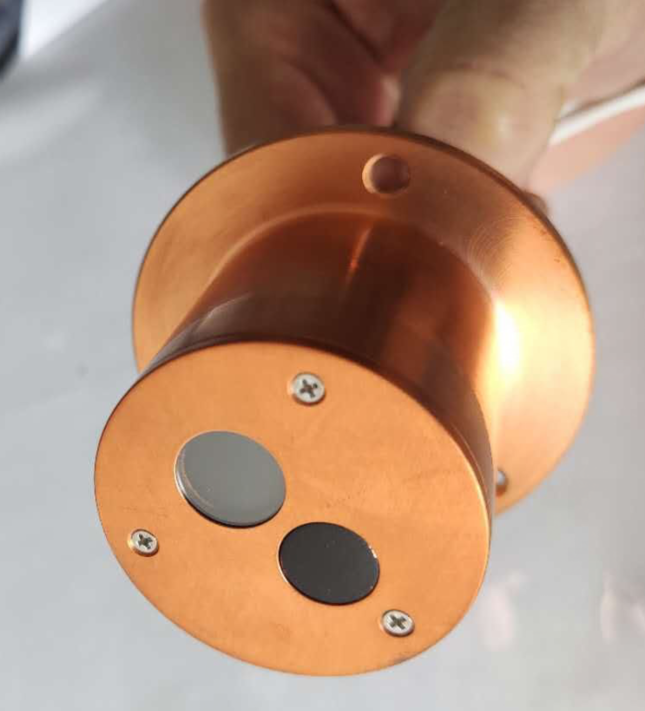

双侧头热流传感器集成总热流传感器与纯辐射热流传感器与一体，可以同时测试总热流及纯辐射热流，这样可以确保同时得到三个测试数据--总热流，纯辐射热流及对流热流（对流热流需计算得出）。

相较于用两个传感器进行测试，优点在于：1、两个传感器测试敏感元距离较近，能更好的表征同一点的热流特点；2、安装方便，只需要安装一个传感器即可。

传感器结构

准确、坚固、可靠的传感器。

无氧铜体，确保传感器长寿命和信号稳定性。

配备法兰，便于安装。
视窗可选蓝宝石、石英、硫化锌、硒化锌等窗口材料。

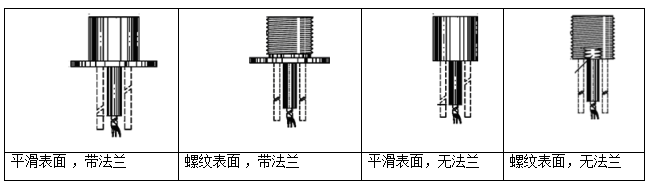

标准安装配置如图所示。包括平滑表面 ，带法兰；螺纹表面 ，带法兰；平滑表面，无法兰；螺纹表面，无法兰。

传感器参数：

类型：                                Schmidt-Boelter式

可选量程：                        200，150，100，50，25 , 20 , 10 , 5 , 2 , 1（kW/m²）

输出信号：                        毫伏线性输出（有校正系数）

传感器吸收率：                 大于0.95

最高容许传感器体温度：200°C（如超过200°C需通冷却水，耐受温度可达3000°C）

重复性：                            ±0.5%

校准扩展不确定度：        ±3%，包含因子k=2（对于约95%的置信水平）

非线性度：                        ±2%

导线：                                铜双铰线，Teflon绝缘，铜丝编织屏蔽，2m 标准长度，裸端

尺寸：                                25 (直径)  x  25.4（长）mm；法兰直径 43.9 mm

（更多尺寸及形状请联系我们）
