特别说明

特别说明：产品图片以及参数跟实际产品略有差异。

定制说明：一切规格按照客户实际情况或考察后量身定制，支持非标定制。

温馨提示：本产品一经下单生产，非质量问题不支持退货！

热流传感器/辐射热流传感器广泛应用于地面和飞行航空试验、传热研究、可燃性试验热流标准、火灾试验、材料开发和窑炉开发等。

传感器描述

结构

准确、坚固、可靠的传感器。

无氧铜体，确保传感器长寿命和信号稳定性。

配备法兰，便于安装。
附件

可选配置：包括四种安装配置、可拆卸窗口、水冷、传导冷却。在工作温度超过200°C时，应选择水冷。

视窗附件（可选蓝宝石、石英、硫化锌、硒化锌等窗口材料），测量辐射热流（总辐射、红外辐射）。

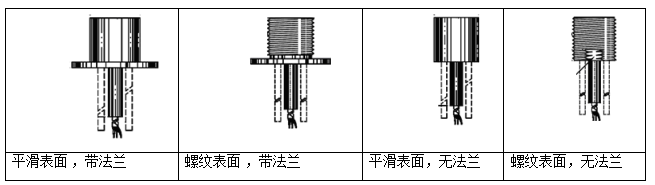

标准安装配置如图所示。包括平滑表面 ，带法兰；螺纹表面 ，带法兰；平滑表面，无法兰；螺纹表面，无法兰。

传感器参数：

类型：                                Gardon式/Schmidt-Boelter式

可选量程：                        30000、20000、15000、10000、5000、4000，2000，1000，500，300,  250，200，150，100，50，25 , 20 , 10 , 5 , 2 , 1（kW/m²）

输出信号：                        毫伏线性输出（有校正系数）

传感器吸收率：                 大于0.95

最高容许传感器体温度：200°C（如超过200°C需通冷却水，耐受温度可达3000°C）

重复性：                            ±0.5%

校准扩展不确定度：        ±3%，包含因子k=2（对于约95%的置信水平）（5000kw/m2以上为±5%）

非线性度：                        ±2%

导线：                                铜双铰线，Teflon绝缘，铜丝编织屏蔽，1m 标准长度，裸端

尺寸：                                25(直径) x 25（长）mm；法兰直径45mm

（更多尺寸及形状请联系我们）
